  • 所属系列:
  • 名称:
  • 型号:
  • 检索关键字:
  • 水力控制阀
  • SK735X型浪涌预警阀
  •
  • 迈克沟槽管件,迈克阀门,FM认证阀门,FM认证闸阀,济南迈克沟槽,济南迈克阀门,深圳迈克阀门,济南玫德铸造,玫德,CCCF认证
0

产品概述
SK735X型浪涌预警阀是是一款利用管道自身液压为驱动源的隔膜式水力控制阀,用来消除因泵突然断电而产生的压力波动。该阀门在管道低压状态下,应对水泵突然 关断时产生的压力波动,保证当管路内激增的高压达到之前阀门是开着的。

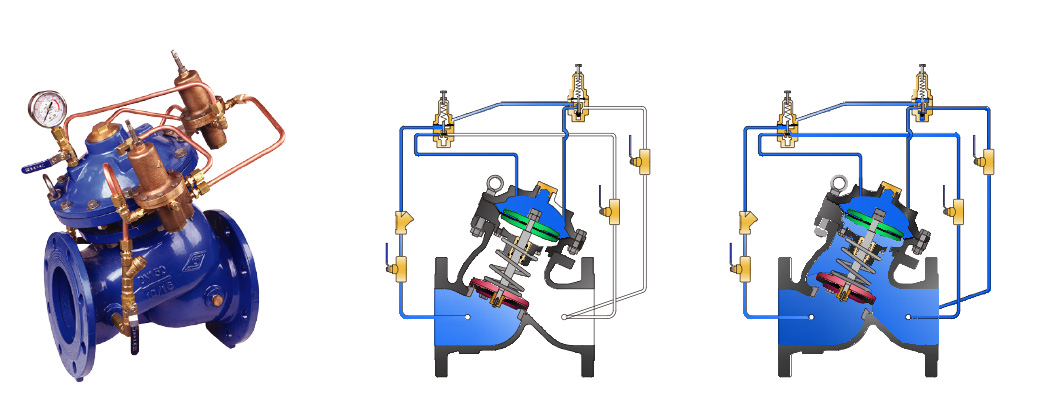

工作原理
当管道压力介于两个导阀的设定压力之间时,阀门处于关闭状态;当管道压力下降到低于低压导阀的设定值时,阀门打开;当管道压力高于高压导阀的设定值时,阀 门同样会打开。

当阀门进口端进压时,主阀通常处于开启状态,当同时施加相同的压力到阀盖 时,因为膜片的面积大于阀座的面积,主阀会紧紧关闭。主阀的开关状态由膜片上方 的压力大小确定。

阀盖的压力由导阀组线路控制,导阀组线路主要包含以下部件:

1. 从主管到阀盖的导阀组线路,包括过滤器等零部件;

2. 从阀盖到主阀出口的两组导阀组线路。 来自主阀上游的压力通过关闭速度控制器导入阀盖内,只要两个导阀无联通,控制主阀处于关闭状态。当其中一个导阀打开,阀盖泄出的压力大于进入的压力,则主 阀打开。

产品特性及优势
•系统压力驱动——阀门独立操作、利用管道能源,节能环保;

•减压导阀控制——能源消耗低,减压精准、且具有稳定阀后压力的功能;

•泄压/持压导阀控制——能源消耗低,泄压/持压值精准、安全可靠;

•双腔式设计——可实现全开、全关功能;平稳关闭、无压力波动,膜片有依托受到良好保护;

• 直流式流道——阀门采用直流式流道设计,阀门全开时流道有效过流面积相当于阀 门公称通道面积、流通能力强、水 流损失小,流道设计合理,不易产生紊流、湍流 等有害流态,减少汽蚀危害;

• 长节距导向——阀杆运动采用长节距导向,阀杆运动平稳、无间隙卡阻;

• 自平衡功能——阀瓣与阀杆连接采用大间隙配合,阀瓣在垂直于阀杆的平面上有一 定的自由度,能自动平衡由于加工或装配误差造成阀座密封面与阀杆不垂直的缺 陷,实现密封面的完好配合,达到零泄漏,即可减动压又可减静压;

• 高球化率铸造(球化率90%以上)——阀门原厂铸造,采用先进的高球化率冶金技 术铸造,内在、外在质量均严格控制,随炉试棒、材质资料,可溯追踪;

• 内外高效防腐——阀门内件由不锈钢、铜合金、优质橡胶等不锈材质组成,阀门内腔 表面和外表面均进行环氧树脂热固性粉末喷涂,无毒、无嗅、无味。阀门整体符合 GB/T17219-2001《生活饮用水输配水设备及防护材料的安全性评价标准》的要求。

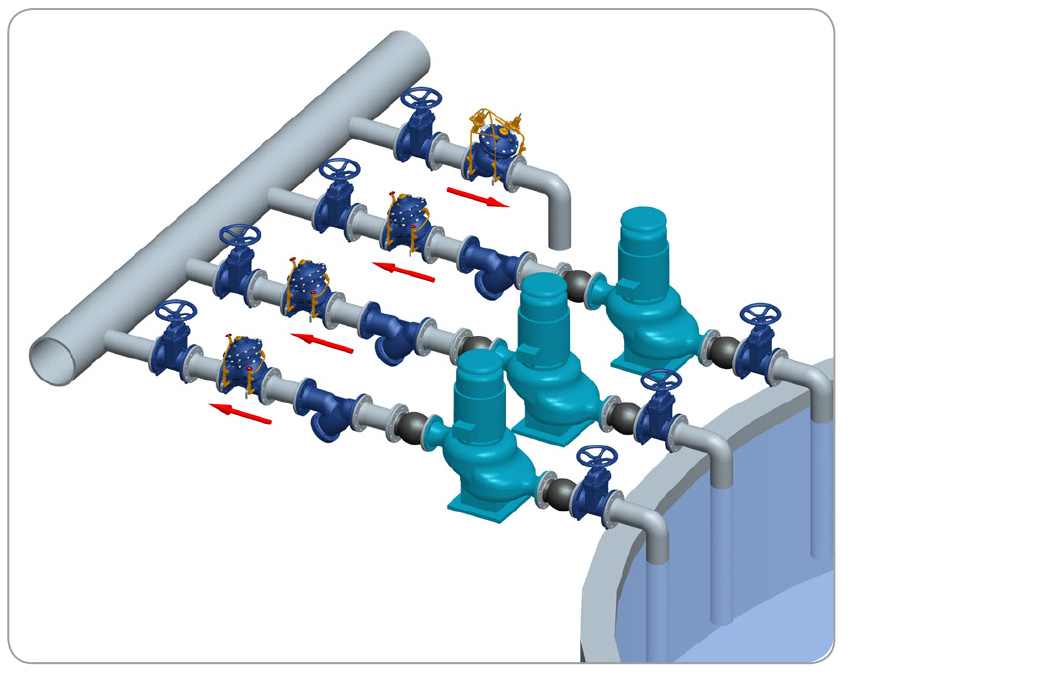

典型安装示意图

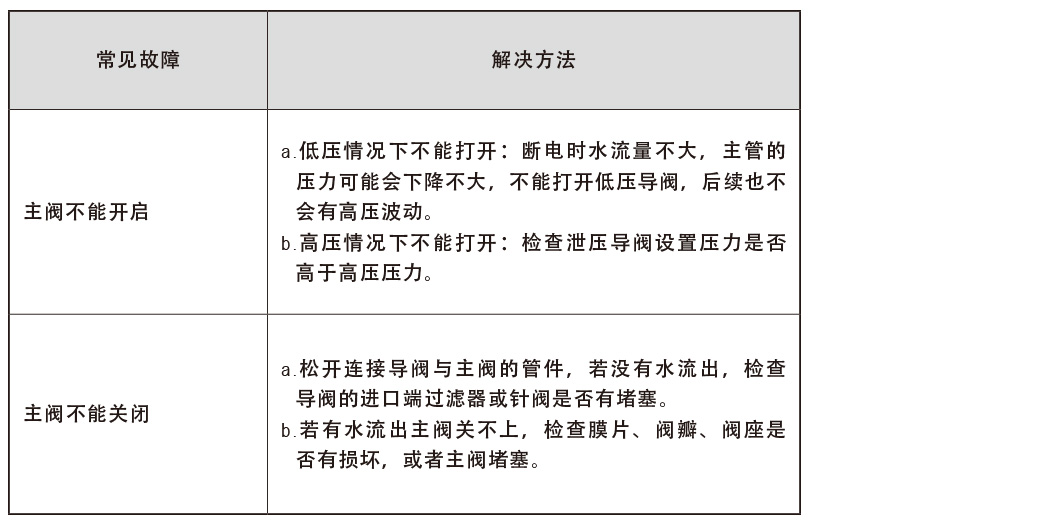

常见故障及解决方法







订货须知:(国家标准)
一、A:产品名称、型号、公称通径B:介质及温度、压力范围C:是否有附件、交货期、特殊要求等以便我们的为您正确选型。
二、若已经由设计单位选定我公司的阀门型号,请您根据阀门参数直接与我们销售中心订购。
三、当您使用的场合非常重要或环境比较复杂时,请您提供设计图纸和详细参数,我们的工程师专家会专心为您审核与分析。
我们可以为您提供专业的解决方案,包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者,为您提供最新的阀门知识、最好的服务、最佳的技术顾问。感谢您访问我们的网站【
http://www.mech-valve.com】,如有任何疑问,您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。我们立志成为世界领先的阀门制造商。
