产品概述
SK730X 型安全泄压/持压阀是一款利用管道自身液压为驱动源的隔膜式水力控制阀。该阀的主要特点是既可以作泄压阀用,也可以作持压阀用。作安 全泄压阀用的作用是将阀前超过设定的阀门整定压力值的高压释放出系统管 道,防止管中高压或突压破坏阀前管线及设备;作持压阀时可维持主阀上游 的供水压力于一定设定值以上,以优先保障主阀上游区域用水。

工作原理

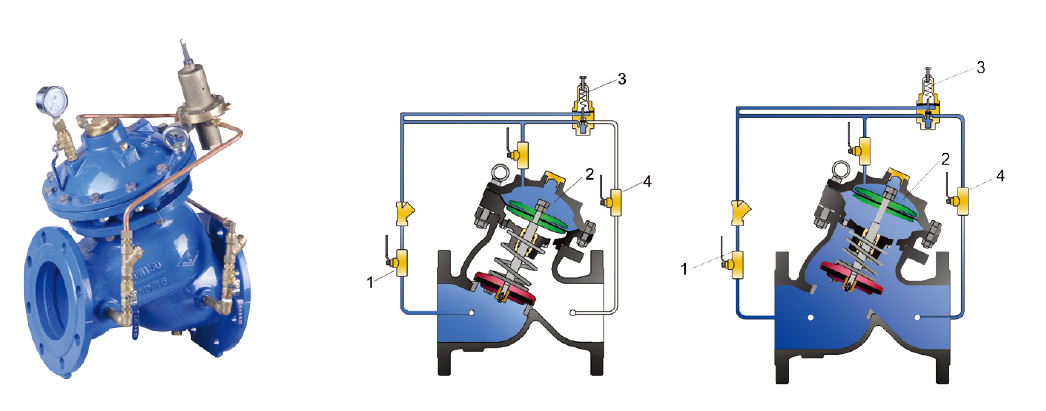

SK730X 型安全泄压/持压阀由导阀控制,配有可调式泄压/持压导阀、针型阀、小型过滤器、球阀等。 作安全泄压阀时:阀门接于旁通支管,阀后通向低压区或排水沟。正常水流从主阀进水口连续地通过针阀(1)进入上控制腔(2),导阀(3)调至设定整定压 力值A,当阀前压力低于设定值A时,导阀处于关闭状态,进入上控制腔(2)的 压力水迫使膜片带动阀瓣下行关闭主阀。当阀前压力高于设定值A时,导阀感 应压力后开启,上控制腔(2)泄压,主阀阀瓣在阀前压力水作用下开启放水, 保证管道内压力维持在设定安全值A以下。

作持压阀时:阀门串联于主管道之上,保证阀前供水压力达到一定设定值 B。正常水流从主阀进水口连续地通过针阀(1)进入上控制腔(2),导阀(3)调至 设定压力值B,当阀前压力低于设定值时,导阀处于关闭状态,进入上控制腔 (2)的压力水迫使膜片带动阀瓣下行关闭主阀蓄压,保证阀前压力达到B值。当 阀前压力高于设定值时,导阀感应压力后开启,上控制腔(2)泄压,主阀阀瓣 在阀前压力水作用下开启放水,保证管道内压力维持在设定安全值B。

产品特性及优势
• 系统压力驱动——阀门独立操作、利用管道能源,节能环保;

• 泄压/持压导阀控制——能源消耗低,泄压/持压值精准、安全可靠;

• 双腔式设计——阀门启闭平稳、无压力波动,膜片有依托受到良好保护;

• 内部节流孔——主阀下控制腔与阀后出口连通的内部节流孔可使阀门反应更加平缓,保持阀后稳定,避免管道振动及噪音;

• 直流式流道——阀门采用直流式流道设计,阀门全开时流道有效过流面积相当于阀门公称通道面积、流通能力强、水流损失小,流道设计合理,不易产生紊流、湍流等有害流态,减少汽蚀危害;

• 长节距导向——阀杆运动采用长节距导向,阀杆运动平稳、无间隙卡阻;

• 自平衡功能——阀瓣与阀杆连接采用大间隙配合,阀瓣在垂直于阀杆的平面上有一定的自由度,能自动平衡由于加工或装配误差造成阀座密封面与阀杆不垂直的缺陷,实现密封面的完好配合,达到零泄漏;

• 高球化率铸造(球化率90%以上)——阀门原厂铸造,采用先进的高球化率冶金技术铸造,内在、外在质量均严格控制,随炉试棒、材质资料,可溯追踪;

• 内外高效防腐——阀门内件由不锈钢、铜合金、优质橡胶等不锈材质组成, 阀门内腔表面和外表面均进行环氧树脂热固性粉末喷涂,无毒、无嗅、无 味。阀门整体符合GB/T17219-2001《生活饮用水输配水设备及防护材料的安全性评价标准》的要求。

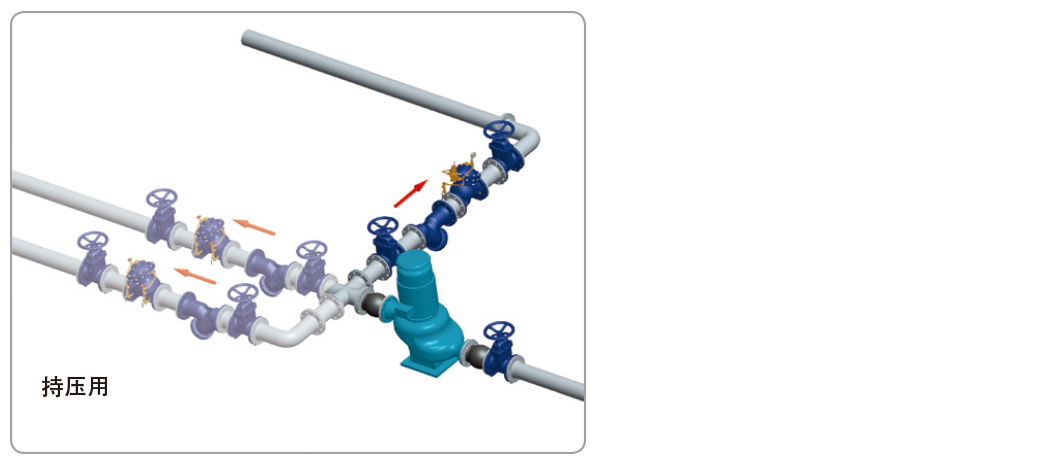

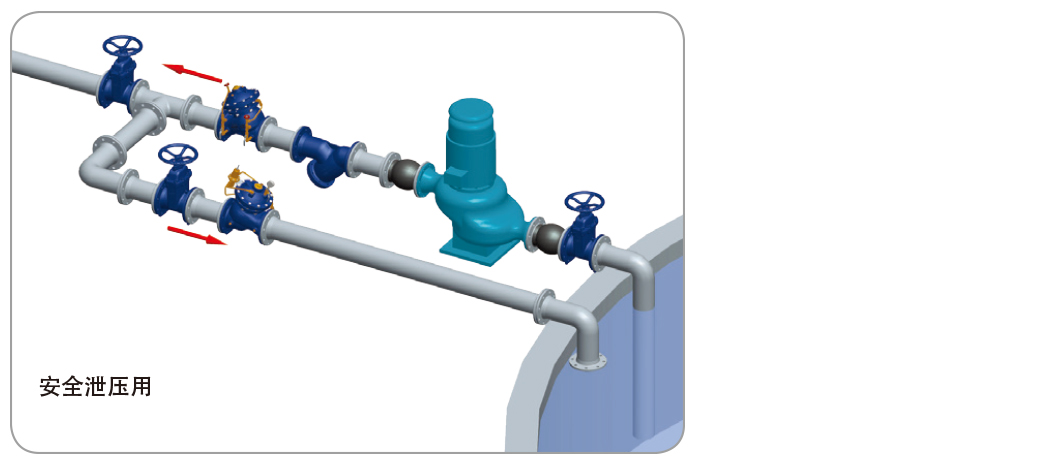

典型安装示意图

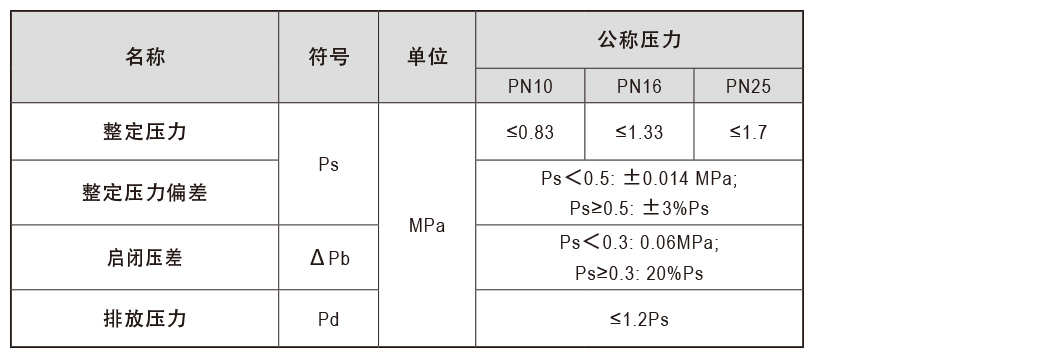

减压阀基本参数


调试注意事项

a.泄压/持压阀在出厂前已经经过初步调试,整定压力设定在0.6MPa,但在系统运行时仍需根据不同工况进行再次调试;


 b.待系统压力稳定后,先松开调节螺钉下的锁紧螺母,将球阀或针型阀(1)关闭后再稍稍开启,逐渐增加系统压力,调节泄压导阀的调节螺钉,顺时针为增加压力,逆时 针为降低压力,调好后锁定锁紧螺母即可;

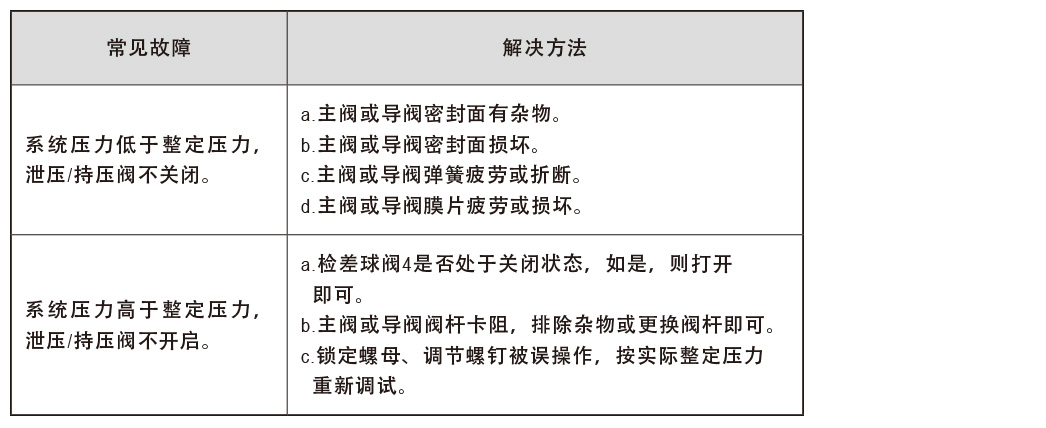

常见故障及解决方法







订货须知:(国家标准)
一、A:产品名称、型号、公称通径B:介质及温度、压力范围C:是否有附件、交货期、特殊要求等以便我们的为您正确选型。
二、若已经由设计单位选定我公司的阀门型号,请您根据阀门参数直接与我们销售中心订购。
三、当您使用的场合非常重要或环境比较复杂时,请您提供设计图纸和详细参数,我们的工程师专家会专心为您审核与分析。
