产品概述
SK790X型雨淋报警阀是一款利用管道自身液压为驱动源的隔膜式水力控制阀。雨淋报警阀是雨淋系统和预作用系统中用于控制水流和起报警作用的装置。即在出现火 灾时控制系统通过手动球阀、电磁阀、远程球阀三重(任何一路)控制,让水流进入 系统管网内进行灭火,并及时使水力警铃报警,确保被保护场所的火警安全。
工作原理

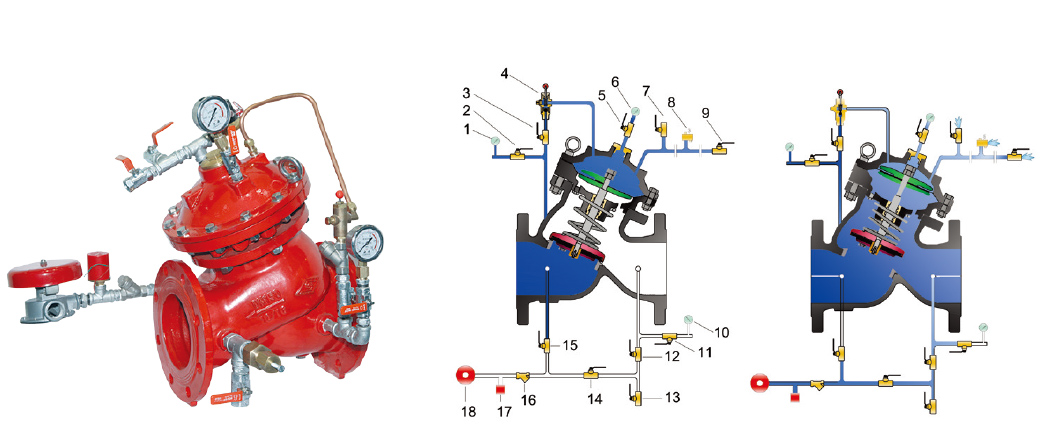

SK790X型雨淋报警阀由电磁阀、防复位控制器、小型过滤器、球阀、压力表等组成。 雨淋报警阀的状态分伺应状态和工作状态。处于伺应状态时,球阀(3)开启,球阀(7)、电磁阀(8)、远程球阀(9)关闭,防复位控制器处于连通状态,压力表(1)和压力表 (6)显示数值相同。球阀(11)开启,压力表(10)显示压力数值为0,球阀(12)开启,球阀 (13)关闭,球阀(14)开启,球阀(15)关闭,压力开关(17)无水压,警铃(18)不工作。在伺 应状态下,可以在不开启球阀(7)、电磁阀(8)、球阀(9)的情况下,检验报警装置压力 开关(17)和水力警铃(18)。方法是:关闭球阀(14),开启球阀(15),检验结束后,关闭 球阀(15),开启球阀(14)即可。
处于工作状态,如果出现火情,可用以下三种方法中的任意一种让雨淋报警阀由 伺应状态迅速转变为工作状态,A:电磁阀(8)开启,B:球阀(7)开启,C:远程球阀(9) 开启。由于以上三种方法中任意一种都可使主阀控制腔压力迅速下降,主阀打开,雨 淋报警阀开始工作,此时,防复位控制器中的密封球使防复位控制器处于关断状态。 水流会经过主阀口,球阀(12)、球阀(14)、压力开关(17)、警铃(18),压力开关给出压 力信号,警铃报警。
灭火工作结束后,关闭球阀(7)、电磁阀(8)、远程球阀(9),按下防复位控制器手 柄,待主阀上控制腔压力表(6)和主阀进口端压力表(1)显示数值相同后,松开手柄, 雨淋报警阀回到伺应状态。
球阀(2)、球阀(5)、球阀(11)常开,只有在更换压力表时关闭。
产品特性及优势
• 系统压力驱动——阀门独立操作、利用管道能源,节能环保
• 双腔式设计——能源消耗低,启闭平稳、无压力波动,膜片有依托受到良好保护;
• 三重保险——为了适应火灾现场的不同情况,雨淋报警阀设置了三种方式控制主阀 的开启,其中任意一种都可以让雨淋报警阀由伺应状态迅速转变为工作状态,安全可靠
• 防复位控制器——水压式防复位控制器设计精巧、密封严密,通过手动操作复位确保火灾后对雨淋报警阀主阀及各个球阀、导管有初步的目视检查;
• 直流式流道——阀门采用直流式流道设计,阀门全开时流道有效过流面积相当于阀 门公称通道面积、流通能力强、水流损失小,流道设计合理,不易产生紊流、湍流等有害流态,减少汽蚀危害;
• 长节距导向——阀杆运动采用长节距导向,阀杆运动平稳、无间隙卡阻;
• 自平衡功能——阀瓣与阀杆连接采用大间隙配合,阀瓣在垂直于阀杆的平面上有一定的自由度,能自动平衡由于加工或装配误差造成阀座密封面与阀杆不垂直的缺陷,实现密封面的完好配合,达到零泄漏,即可减动压又可减静压;
• 高球化率铸造(球化率90%以上)——阀门原厂铸造,采用先进的高球化率冶金技术铸造,内在、外在质量均严格控制,随炉试棒、材质资料,可溯追踪;
• 内外高效防腐——阀门内件由不锈钢、铜合金、优质橡胶等不锈材质组成,阀门内 腔表面和外表面均进行环氧树脂热固性粉末喷涂,无毒、无嗅、无味。阀门整体符合GB/T17219-2001《生活饮用水输配水设备及防护材料的安全性评价标准》的要求。

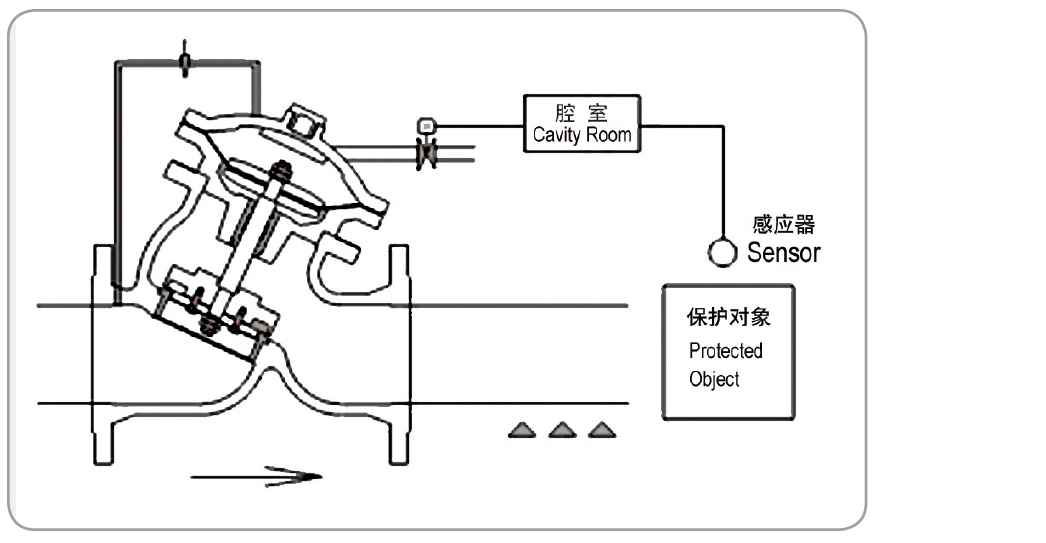

典型安装示意图
调试注意事项
a. 阀门在投入使用前应按照本说明书的描述,检查压力开关及警铃是否处于完好状态;应防止水从供水侧渗漏到系统侧,或具有使渗漏水自动排出的设施;
b. 严格按照本使用说明书所述,将各个球阀调到主阀处于侍应状态时的位置,不得操作有误;
c. 阀门投入使用前测试防复位控制器动作是否灵敏、密封是否可靠,即阀前有压力水、阀后放空状态下关闭球阀(7)、球阀(9)和电磁阀,按下防复位控制器,等上控制 腔灌满后检查阀后是否有水渗漏,无水渗漏则防复位控制器是合格的。

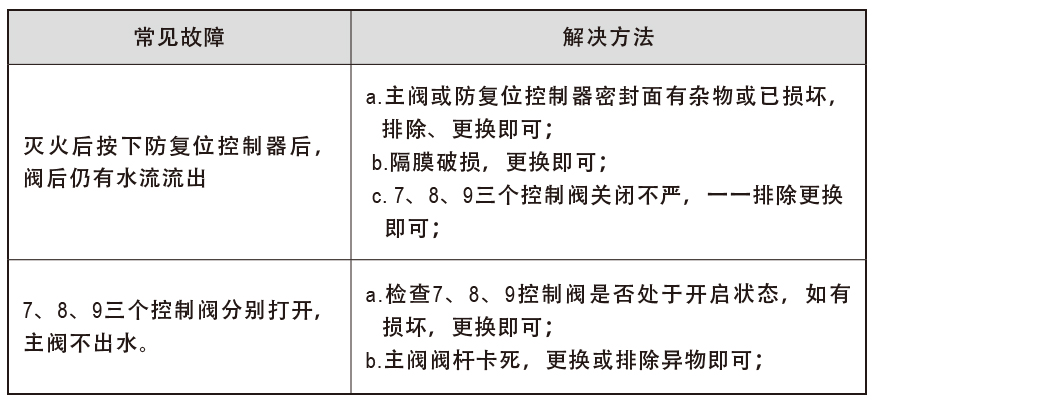

常见故障及解决方法
