产品概述

SK710X型电磁遥控关断阀是一款利用管道自身液压为驱动源的隔膜式水力控制阀。广泛使用于管网优化管理、压力分区、蓄水池(水箱)溢流安全后备阀、工作阀 门使用切换等工况,通过电信号控制开启和关闭。

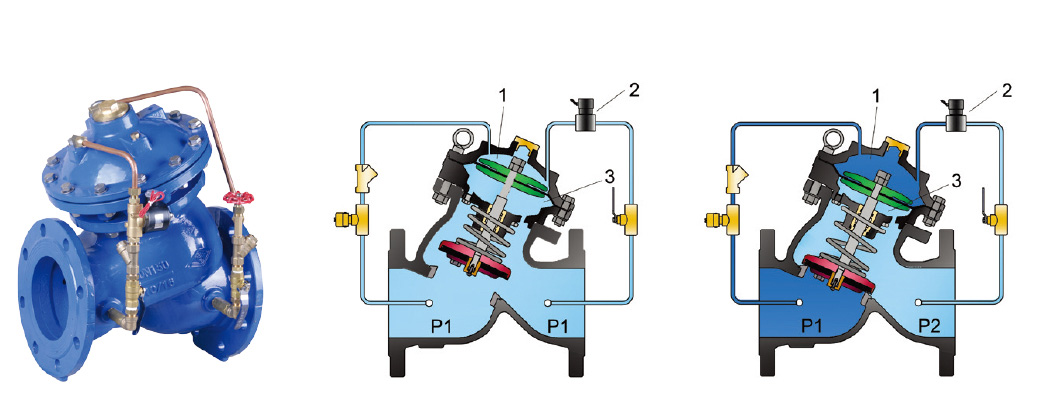

工作原理

SK710X 型阀门由电磁阀控制,配有常开(常闭)二位二通或二位三通的电磁阀导阀、针型阀、小型过滤器、球阀等。

选用常开电磁阀时,即主阀大部分情况下是处于开启状态,管道系统压力P1通过阀前导管进入阀门上控制腔1,通过常开电磁阀2进入阀后相对低压区,阀门上控制 腔无法形成闭合空间,阀瓣在管道系统压力P1的作用下开启阀门;常开电磁阀2关闭 时,通过阀前导管进入阀门上控制腔的系统压力P1因电磁阀关闭,形成相对高压推动 膜片带动阀瓣下行,逐渐关闭阀门。

选用常闭电磁阀时,即主阀大部分情况下是处于关闭状态,其作用原理同上。根 据实际工况选用相应的电磁导阀。

当管道的水出现腐蚀性物质或沉积物较多时,也可采用外部流体进行阀门控制。 用户可根据需要进行选择。



产品特性及优

• 系统压力驱动——阀门独立操作、无需外接电动机,减少安装及检修空间;

• 电磁阀控制——能源消耗低,接线成本低,适用的压力和电压范围广;

•  执行方式选择性广——可改为手动控制、常闭电磁阀控制、常开电磁阀控制等形式; • 双腔式设计——可实现全开(有效过流面积相当于阀门公称通道面积)、全关功能;平稳关闭、无压力波动,膜片有依托受到良好保护;

• 直流式流道——阀门采用直流式流道设计,水流损失小、无紊流、湍流等有害流态; • 长节距导向——阀杆运动采用长节距导向,阀杆运动平稳、无间隙卡阻;

• 自平衡功能——阀瓣与阀杆连接采用大间隙配合,阀瓣在垂直于阀杆的平面上有一 定的自由度,能自动平衡由于加工或装配误差造成阀座密封面与阀杆不垂直的缺陷,实现密封面的完好配合,达到零泄漏;

• 高球化率铸造(球化率90%以上)——阀门原厂铸造,采用先进的高球化率冶金技术铸造,内在、外在质量均严格控制,随炉试棒、材质资料,可溯追踪;

• 内外高效防腐——阀门内件由不锈钢、铜合金、杜邦原材料的橡胶等不锈材质组 成,阀门内腔表面和外表面均进行环氧树脂热固性粉末喷涂,无毒、无臭、无味。 阀门整体符合GB/T17219-2001《生活饮用水输配水设备及防护材料的安全性评价标准》或其他国际卫生标准。

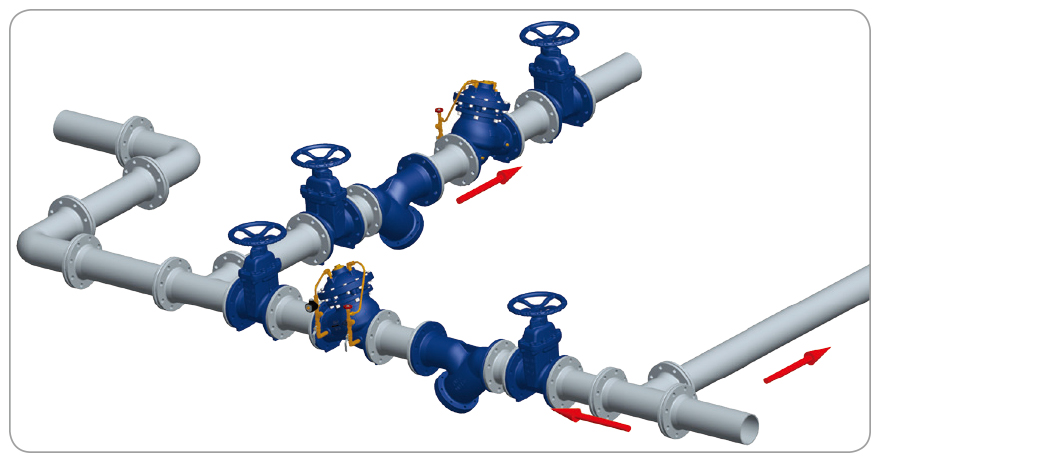

典型安装示意图

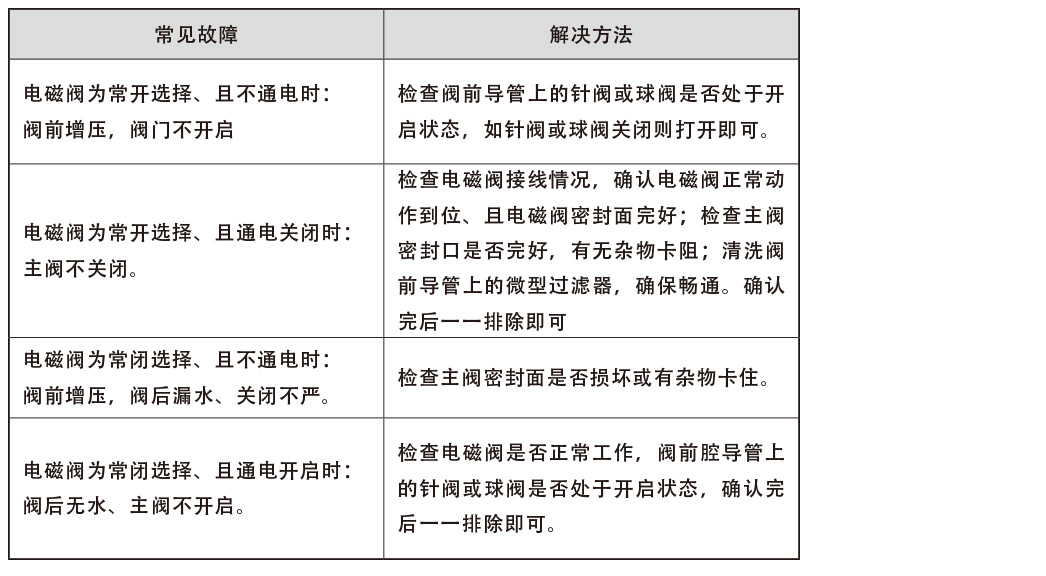

常见故障及解决方法







订货须知:(国家标准)
一、A:产品名称、型号、公称通径B:介质及温度、压力范围C:是否有附件、交货期、特殊要求等以便我们的为您正确选型。
二、若已经由设计单位选定我公司的阀门型号,请您根据阀门参数直接与我们销售中心订购。
三、当您使用的场合非常重要或环境比较复杂时,请您提供设计图纸和详细参数,我们的工程师专家会专心为您审核与分析。
