产品概述
SK780X型压差旁通平衡阀是一款利用管道自身液压为驱动源的隔膜式水力控制阀。通过平衡分、集水器(供、回水管)间的压差保证空调冷冻、供暖系统中机组的 流量基本恒定、水泵运行工况稳定,避免个别支路流量的改变对其他支路流量产生影 响,有利于空调暖通系统运行的稳定性,保证流过冷冻机组(锅炉)的流量满足额定 流量要求,保障冷冻机组(锅炉)的安全、高效运行。

工作原理

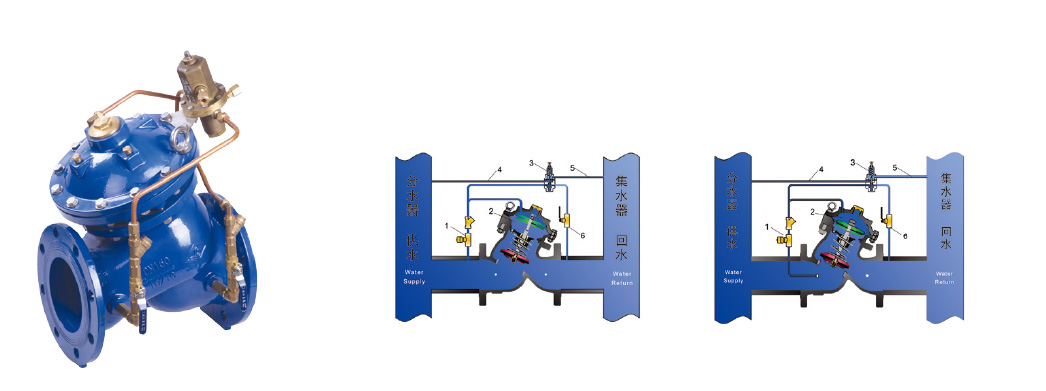

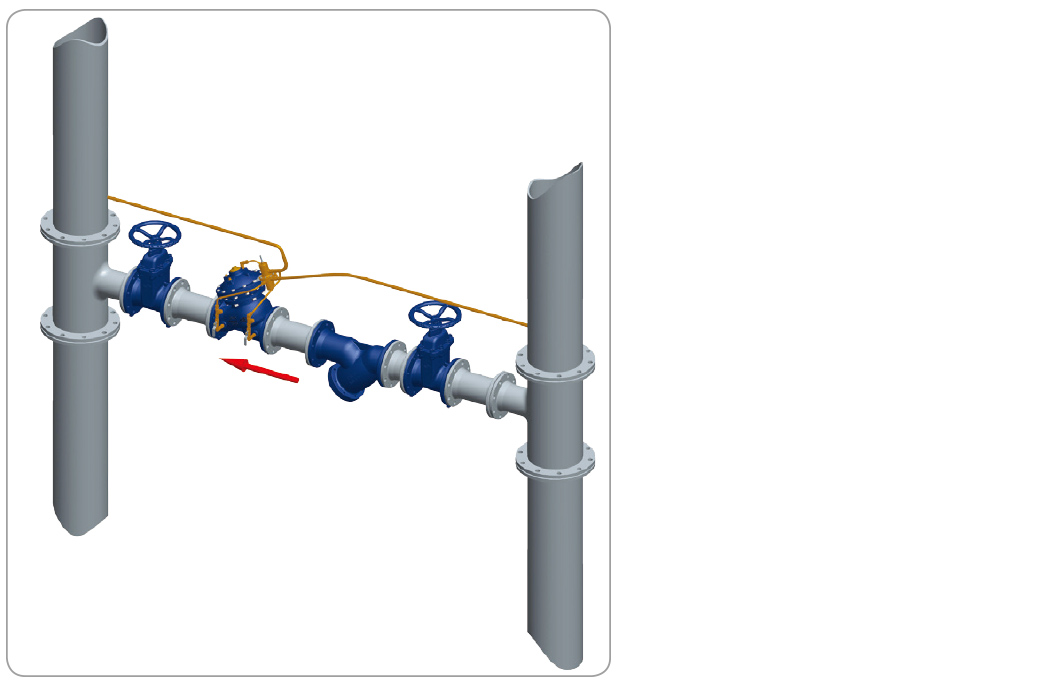

SK780X型压差旁通平衡阀由压差平衡导阀、针型阀(或球阀)、小型过滤器、球阀等组成。 SK780X型压差旁通平衡阀并联于分、集水器(供、回水管)间,水流由分水器(供水管)从阀门进水口连续地通过针型阀(或球阀)(1)进入上控制腔(2),导阀(3) 分别通过导管(4)和导管(5)接入分、集水器(供、回水管),感应两边压力,根据两 边不同时段的压力差控制导阀(3)的开度。压差较高则导阀(3)开启度增大,上控制腔 (2)内压力相对减小,则主阀开度增大,旁通管水流增大、弥补用户端流量的不足,平 衡整个系统流量;压差较低则导阀(3)在弹簧的作用下开启度减小,上控制腔(2)内压 力增大,则主阀开度减小,旁通管水流减小、弥补用户端流量的不足,平衡整个系统 流量。

产品特性及优势
• 系统压力驱动——阀门独立操作、利用管道能源,节能环保;

• 双腔式设计——能源消耗低,启闭平稳、无压力波动,膜片有依托受到良好保护;

• 触角式感应导管——压差平衡导阀的触角式导管4和5,分别接入分、集水器(供、回水管),导阀感应更加灵敏、可靠,调节准确;

• 内部节流孔——主阀下控制腔与阀后出口连通的内部节流孔可使阀门反应更加平缓,保持阀后稳定,避免管道振动及噪音;

• 直流式流道——阀门采用直流式流道设计,阀门全开时流道有效过流面积相当于阀门公称通道面积、流通能力强、水流损失小,流道设计合理,不易产生紊流、湍流等有害流态,减少汽蚀危害;

• 长节距导向——阀杆运动采用长节距导向,阀杆运动平稳、无间隙卡阻;

• 自平衡功能——阀瓣与阀杆连接采用大间隙配合,阀瓣在垂直于阀杆的平面上有一定的自由度,能自动平衡由于加工或装配误差造成阀座密封面与阀杆不垂直的缺陷,实现密封面的完好配合,达到零泄漏,即可减动压又可减静压;

• 高球化率铸造(球化率90%以上)——阀门原厂铸造,采用先进的高球化率冶金技术铸造,内在、外在质量均严格控制,随炉试棒、材质资料,可溯追踪;

• 内外高效防腐——阀门内件由不锈钢、铜合金、优质橡胶等不锈材质组成,阀门内 腔表面和外表面均进行环氧树脂热固性粉末喷涂,无毒、无嗅、无味。阀门整体符合GB/T17219-2001《生活饮用水输配水设备及防护材料的安全性评价标准》的要求。
